BGS: Plastové komponenty pre energetickú infraštruktúru – radiačne zosieťované plasty v praxi
Zlepšenie vlastností plastových komponentov prostredníctvom radiačného sieťovania
Vysokoenergetické ionizujúce elektrónové žiarenie možno cielene využiť na zlepšenie vlastností plastových komponentov, ako sú káble, potrubia, tvarovky a manžety. Sieťová štruktúra vytvorená týmto spôsobom vedie k výrazne vyššej odolnosti voči teplote a napäťovému praskaniu, ako aj k zvýšenej chemickej odolnosti voči agresívnym médiám. Tieto vlastnosti významne prispievajú k prevádzkovej bezpečnosti a dlhej životnosti v náročných podmienkach. Mimoriadny význam má najmä zlepšená odolnosť voči tečeniu pri zvýšených teplotách a vnútorných tlakoch. Okrem toho možno radiačné sieťovanie využiť aj na nastavenie vratných vlastností materiálu, teda tzv. pamäťového efektu – napríklad pri zmršťovacích manžetách používaných v sieťach diaľkového vykurovania.
Na ožarovanie sa zvyčajne používajú beta lúče z elektrónových urýchľovačov s maximálnou energiou 10 megaelektrónvoltov (MeV). Počas procesu sieťovania komponent prechádza pod ionizačným beta lúčom v zariadení s elektrónovým urýchľovačom. Výsledkom je homogénne zosieťovaný materiál. To znamená: výrazne zlepšenú teplotnú odolnosť, chemickú odolnosť, lepšie správanie pri tečení a zvýšenú odolnosť proti oderu – pri súčasnom udržateľnom predĺžení životnosti v najnáročnejších podmienkach. Radiačné sieťovanie je presne kontrolovateľný proces. Nastavením dávky žiarenia možno presne nastaviť a reprodukovať požadované materiálové parametre. Vďaka tomu je táto technológia ideálna pre vysoko výkonné a spoľahlivé komponenty v kritickej energetickej infraštruktúre.
Prehľad zlepšených vlastností radiačne zosieťovaných plastov
Na zabezpečenie splnenia potrebných požiadaviek sa plastové komponenty v energetickej infraštruktúre optimalizujú prostredníctvom radiačného sieťovania už celé desaťročia. Mimoriadne dôležité je najmä vynikajúce správanie pri tečení za studena – predovšetkým pri potrubných systémoch pracujúcich pri vysokých teplotách a vnútorných tlakoch. Vo všeobecnosti možno pri radiačnom sieťovaní plastových komponentov očakávať štyri kľúčové zlepšenia vlastností:
- Zosieťovanie plastov výrazne znižuje rozpustnosť a napučiavanie spôsobené pôsobením rozpúšťadiel. Rovnako radiačné sieťovanie zlepšuje odolnosť voči agresívnym médiám a hydrolýze. Prejavuje sa to okrem iného zlepšenou odolnosťou voči napäťovému praskaniu a výrazne nižšou stratou pevnosti po pôsobení rozpúšťadiel.
- Ďalším prínosom je zlepšená teplotná odolnosť a výrazne lepšie mechanické vlastnosti pri zvýšených teplotách. To je relevantné pre vysokonapäťové káble, spojky pre siete diaľkového vykurovania a komponenty pre elektrolýzu.
- Okrem toho možno pri vonkajšom bodovom zaťažení očakávať výrazne pomalší rast trhlín pod napätím.
- Dodatočnou výhodou radiačne zosieťovaných potrubí a iných flexibilných komponentov je ich zlepšená tvarovateľnosť, ktorá uľahčuje montáž – najmä pri malých polomeroch ohybu – a po zabudovaní znižuje mechanické namáhanie.
Sieťovanie plastových komponentov pre energetickú infraštruktúru elektrónovým lúčom
Radiačné sieťovanie sa vykonáva po extrúzii alebo lisovaní pomocou urýchlených vysokoenergetických elektrónov. Zosieťovanie zabezpečuje, že sa neprejavia typické nevýhody nezosieťovaných termoplastov – najmä prudký pokles vlastností pri vysokých teplotách a pod tlakom.
Aj viacvrstvové kompozitné systémy, aké sa používajú napríklad v predizolovaných potrubiach, možno radiačne zosieťovať v jednom procesnom kroku. Žiarenie dokáže preniknúť aj kovovými komponentmi, čo vedie k výraznému zlepšeniu súdržnosti kompozitu – kritického faktora pre životnosť a spoľahlivosť v prevádzkových podmienkach.
Na rozdiel od chemicky zosieťovaných plastov (PE-Xa a PE-Xb) pri radiačne zosieťovaných komponentoch (PE-Xc) nehrozí riziko zvyškov chemických sieťovacích činidiel. V porovnaní s chemickými procesmi sieťovania navyše fyzikálne radiačné sieťovanie ponúka veľmi vysokú procesnú spoľahlivosť a výrazne vyššie výrobné rýchlosti – čo je výhoda pri priemyselnej výrobe vysoko výkonných energetických komponentov.
Technické porovnanie peroxidového, silánového a radiačného sieťovania nájdete v článku na webovej stránke BGS.
Pamäťový efekt zmršťovacích výrobkov
Osobitná výhoda radiačného sieťovania sa prejavuje pri zmršťovacích výrobkoch: cieleným vytvorením miest zosieťovania získavajú semikryštalické materiály tvarovú pamäť, teda tzv. pamäťový efekt. Tvarová pamäť vzniká preto, že radiačné sieťovanie prebieha prevažne v amorfných oblastiach, kde sa zosieťujú spletené dlhoreťazcové molekuly PE. Ak sa takto zosieťovaný výrobok za tepla natiahne, tento tvar možno dočasne „zmraziť“ ochladením pod teplotu topenia kryštalitov. Keď sa výrobok u používateľa opäť zahreje nad teplotu topenia kryštalitov, obnoví sa pôvodný tvar z okamihu zosieťovania. Tento efekt je mimoriadne hodnotný pri aplikáciách, ako sú zmršťovacie manžety v sieťach diaľkového vykurovania alebo systémy protikoróznej ochrany kovových potrubí: manžeta sa za studena nasunie na spoj, následne sa aktivuje teplom a trvalo utesní spoj rozmerovo stabilným a nepriepustným dosadnutím.
Aplikácie radiačne zosieťovaných plastov v energetickej infraštruktúre

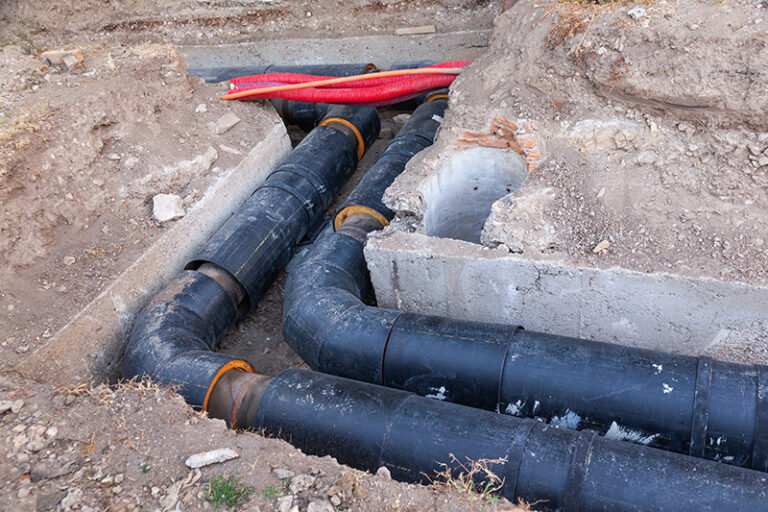

| Infraštruktúra diaľkového vykurovania s radiačne zosieťovanými komponentmi. Obrázok: iStock/Sergii Zhmurchak |
Radiačne zosieťované plasty sa používajú v rôznych oblastiach energetickej infraštruktúry.
1. Káblové a vedené systémy
Izolácie a plášte vysokonapäťových a strednonapäťových káblov sú často radiačne zosieťované. Medzi výhody patrí vyššia teplotná odolnosť, nižšie riziko požiaru a dlhšia životnosť. Tieto vlastnosti sú kľúčové najmä v inteligentných sieťach a pri pripájaní obnoviteľných zdrojov energie. Z radiačného sieťovania profitujú aj teplom zmrštiteľné bužírky a konektory pre poveternostne odolné, tesné a mechanicky robustné spoje v energetických distribučných a komunikačných sieťach, keďže táto technológia umožňuje výrobu teplom zmrštiteľných materiálov.
2. Fotovoltika a veterná energia
Radiačne zosieťované materiály v krytoch modulov, konektoroch a kábloch zvyšujú odolnosť voči UV žiareniu, poveternostným vplyvom a mechanickému namáhaniu. Tieto vlastnosti sú nevyhnutné najmä pre dlhú životnosť a prevádzkovú bezpečnosť v offshore veterných parkoch alebo v alpských fotovoltických systémoch.
3. Diaľkové vykurovanie
Zmršťovacie výrobky pre predizolované systémy diaľkového vykurovania sú navrhované na životnosť viac ako 50 rokov a zvyčajne sa inštalujú pod zemou. Používajú sa tu radiačne zosieťované zmršťovacie manžety a spojky, ktoré vďaka vyššie opísanému pamäťovému efektu zabezpečujú trvalé a tesné spojenie medzi jednotlivými úsekmi potrubia. Zmršťovacia sila zostáva zachovaná aj pri podmienkach prehriatia, čím sa zabezpečuje spoľahlivosť počas desaťročí. S rozširovaním infraštruktúry diaľkového vykurovania zameranej na znižovanie emisií CO₂ ďalej rastie aj dopyt po týchto komponentoch.
4. Batériové úložiská
Pre stacionárne energetické úložiská v sieťach a decentralizovaných systémoch sú radiačne zosieťované plasty osvedčeným materiálovým riešením. Táto technológia sa tu využíva najmä pri vysokonapäťových kábloch, ktoré musia spĺňať prísne požiadavky na spomaľovanie horenia a teplotnú odolnosť. Radiačné sieťovanie umožňuje výrobu plastov s nehorľavými, resp. samozhášavými vlastnosťami, ktoré si zachovávajú svoju bezpečnosť aj pri mechanickom a tepelnom namáhaní. Vďaka tomu je táto technológia kľúčovým riešením pre spoľahlivé a dlhodobo funkčné systémy skladovania energie.
5. Vodík a elektrolýza
Vo vodíkovej infraštruktúre vrátane elektrolytických zariadení sa používajú výkonové polovodiče a samoregulačné vykurovacie káble. Oba typy komponentov dokážu spĺňať tieto extrémne požiadavky až vďaka ožiareniu elektrónovým lúčom. Výkonové polovodiče počas procesu elektrolýzy spínajú vysoký výkon a vykurovacie káble zabezpečujú napríklad to, aby betónové základy pri kryogénnom skladovaní vodíka trvalo nekondenzovali alebo nenavĺhali.
Radiačne zosieťované komponenty v dodávateľskom reťazci
Pri plastových komponentoch sa radiačné sieťovanie vykonáva ako finálny krok po tvarovaní, počas prepravy ku koncovému používateľovi. Výhodou úpravy ionizujúcim žiarením je, že výrobky možno po jednoduchom procese uvoľnenia okamžite používať alebo ďalej spracovať.
Ožarovanie zvyčajne zabezpečujú špecializovaní poskytovatelia služieb, keďže prevádzka a vybudovanie takýchto zariadení sú komplexné. Prevádzkovatelia elektrónových urýchľovačov musia napríklad spĺňať vysoké požiadavky na stavebno-technickú bezpečnosť a udržiavať rozsiahle monitorovacie systémy. Externí poskytovatelia služieb ponúkajú jasnú výhodu, ktorá sa prejavuje najmä v sériovej výrobe. Vďaka vyťaženiu kapacít a odborným skúsenostiam sú ich procesy vysoko automatizované, čím sa zabezpečuje potrebná rýchlosť a vysoký štandard kvality pri realizácii.
Prechod výrobku ožarovacou jednotkou v zariadení trvá iba niekoľko sekúnd. Po ožiarení sa vykonáva kontrola uvoľnenia na základe čiarového kódu a systémových údajov. V závislosti od výrobku a konkrétnej aplikácie možno vykonať aj materiálové skúšky – následne je výrobok pripravený na okamžité použitie bez akejkoľvek čakacej doby. V ideálnom prípade poskytovateľ služby zaznamenáva a dokumentuje každú zákazku od príjmu tovaru cez proces ožarovania až po dodanie, aby bola zabezpečená úplná spätná sledovateľnosť.
Udržateľná energetická infraštruktúra vďaka radiačne zosieťovaným plastom
V záujme ochrany životného prostredia možno v budúcnosti očakávať sprísňovanie regulačných požiadaviek na plasty. Udržateľnosť a recyklovateľnosť sú preto osobitne dôležitou témou. Radiačne zosieťované plastové komponenty sú mimoriadne odolné, a preto sa môžu používať veľmi dlhý čas, aj viac ako 30 rokov. Na konci ich životnosti existujú tri možnosti recyklácie alebo zhodnotenia: materiálové, surovinové, resp. chemické, alebo energetické, resp. tepelné zhodnotenie. Pri materiálovej recyklácii sa zo sekundárnych surovín vyrábajú nové plastové komponenty. Ak materiálová recyklácia nie je uskutočniteľná alebo praktická, radiačne zosieťované komponenty možno bez problémov odovzdať na surovinové alebo energetické zhodnotenie.
V spoločnom viacstupňovom výskumnom projekte, ktorý bol ukončený do konca roka 2023 a na ktorom sa podieľali spoločnosť BGS Beta-Gamma-Service, Nylon Polymers, Aalen University a TU Berlin, boli vyvinuté nové prístupy k materiálovej recyklácii radiačne zosieťovaných PA 6 a PA 66. Tepelné a mechanické analýzy ukázali, že výsledné vlastnosti výrobkov zostávajú pri opätovnom ožiarení materiálov na rovnakej úrovni alebo sa dokonca výrazne zlepšujú v porovnaní s neožiarenými materiálmi. Zároveň to umožňuje potenciálne úspory materiálových nákladov až do výšky 15 percent. V neposlednom rade recyklácia znižuje potrebu primárneho materiálu, čo má priamy vplyv na uhlíkovú stopu.
Okrem recyklovateľnosti sú radiačne zosieťované plastové komponenty presvedčivé najmä pri dlhodobom používaní: ponúkajú vysokú bezpečnosť, mimoriadne dlhú životnosť a extrémnu odolnosť voči tlaku, teplote a chemickým vplyvom. Vďaka spoľahlivému výkonu v reálnych montážnych podmienkach a širokým možnostiam použitia predstavujú praktické a nákladovo efektívne riešenie pre energetickú infraštruktúru.
Viac informácií o radiačnom sieťovaní, vhodných materiáloch a aplikáciách nájdete na webovej stránke BGS.
-
BGS Beta-Gamma-Service GmbH & Co. KG.
Priemyselné ožarovanie, procesy optimalizácie plastových výrobkov, radiačné sieťovanie plastových výrobkov, radiačná sterilizácia, beta...
