Zákazková výroba reprezentatívnych ocenení pre Škoda Auto pomocou detailnej 3D tlače od spoločnosti cotu s.r.o.

Zákazková výroba reprezentatívnych predmetov pre globálne značky kladie vysoké nároky nielen na vizuálnu stránku, ale predovšetkým na technickú kvalitu spracovania, opakovateľnosť výroby a dlhodobú stabilitu konštrukcie. Presne takýto projekt realizovala spoločnosť cotu^® pre agentúru UGO! Media, ktorá zabezpečovala výrobu ocenení pre svojho klienta – spoločnosť Škoda Auto.

Zadanie projektu

Cieľom projektu bolo vytvoriť originálne a reprezentatívne ocenenia pre víťazov jednotlivých kategórií v rámci interných ocenení spoločnosti Škoda Auto. Ocenenia mali rešpektovať firemnú farebnosť značky (Emerald green a Electric green), pôsobiť luxusným dojmom a byť konštrukčne pripravené na sériovú výrobu s možnosťou jednoduchej personalizácie.

Klient dodal výkres a dizajnový návrh, na základe ktorého cotu^® zabezpečilo:

• kompletné 3D modelovanie,
• návrh výrobnej technológie,
• optimalizáciu konštrukcie pre stabilitu a zjednodušenie opakovanej  výroby,
• finálnu výrobu a kompletizáciu.

Súčasťou zákazky bol aj variant určený pre zahraničný trh, ktorý sa líšil farebným vyhotovením.

Technické a výrobné ciele

Hlavným technickým a výrobným cieľom projektu bolo navrhnúť ocenenie zodpovedajúce prémiovým štandardom globálnej automobilky, a to tak z hľadiska vzhľadu, ako aj kvality spracovania. Kľúčovou požiadavkou bola vysoká povrchová kvalita bez viditeľných stôp po výrobnom procese, a to aj pri detailnom skúmaní hotového výrobku.

Konštrukčné riešenie muselo zároveň zabezpečiť dostatočnú mechanickú stabilitu aj pri naklonenej geometrii tela ocenenia, ktorá kladie zvýšené nároky na rozloženie hmotnosti a vyváženosť celku. Dôležitým aspektom bola aj príprava návrhu na sériovú výrobu s minimálnymi rozdielmi medzi jednotlivými kusmi, aby bolo možné dlhodobo udržať konzistentnú kvalitu.

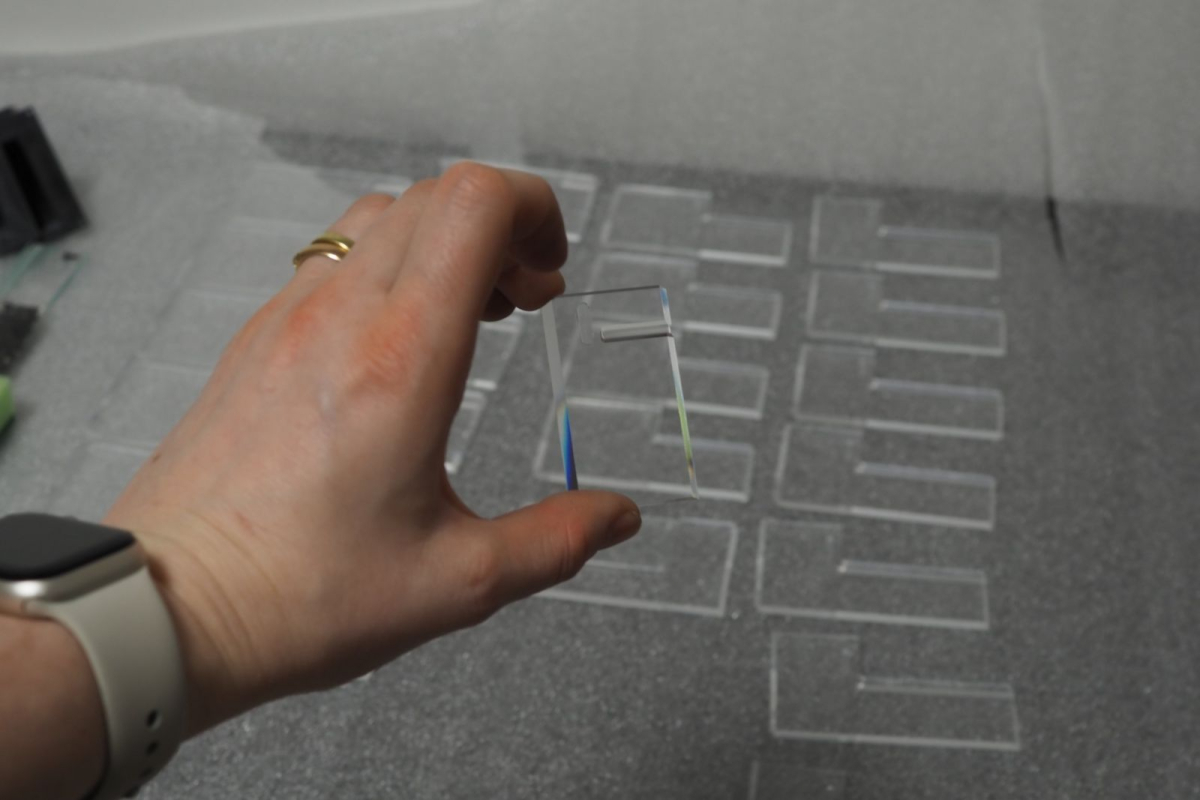

Súčasťou konštrukčnej optimalizácie bolo aj riešenie osadenia plexisklových doštičiek. Navrhli sme systém mechanického zacvaknutia, ktorý eliminuje nutnosť lepenia či dodatočného vyrovnávania pri montáži. Každá doštička je vybavená vyfrézovanou drážkou, zatiaľ čo v tele ocenenia je integrovaný presný protikus vo forme výstupku. Vďaka tejto kombinácii sa doštička zasunie do presne definovanej polohy a pevne drží v požadovanom uhle.

Výsledkom je vysoká presnosť osadenia, výrazné zjednodušenie montáže a zníženie výrobných nákladov pri zachovaní maximálnej vizuálnej aj konštrukčnej kvality každého kusu.

Súčasťou zadania bolo aj dosiahnutie vizuálneho efektu imitujúceho sklo pri plexisklových prvkoch. Celkový dojem ocenenia preto nesmel pôsobiť ľahko ani plastovo, ale naopak robustne a hodnotne, v súlade s charakterom ocenenia.

Použité technológie a materiály

Technológie

• 3D tlačiareň Phrozen MEGA 8K V2 – výroba tela ocenenia a logotypu
• CNC obrábanie plexiskla – výroba čírych aj farebných doštičiek

Materiály

• Forward AM Ultracur3D ST 45 Resin – 3D tlač tela ocenenia a loga (voľba materiálu zabezpečujúceho presnosť a kvalitný povrch)
• Číre plexisklo – dekoratívne doštičky imitujúce sklo

Konštrukčné riešenie a optimalizácia

Telo ocenenia je navrhnuté v naklonenej polohe, ktorá zvyšuje jeho vizuálnu dynamiku, zároveň však kladie vyššie nároky na mechanickú stabilitu celej konštrukcie. V priebehu realizácie sa zistilo, že hmotnosť frézovaných plexisklových doštičiek prevyšuje únosnosť pôvodne navrhnutej spodnej podpernej časti, a preto bolo nutné konštrukciu ďalej optimalizovať.

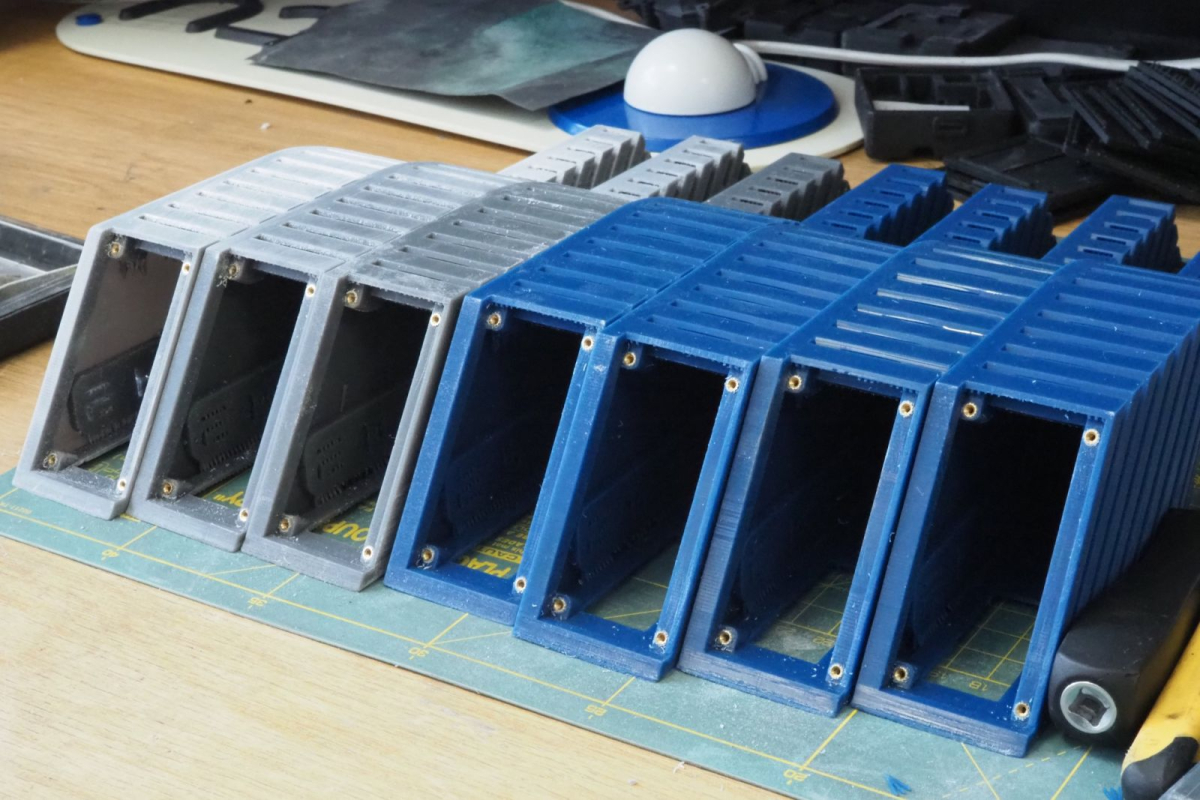

Na výrobu tela ocenenia bola zvolená SLA 3D tlač na tlačiarni Phrozen MEGA 8K V2, ktorá vďaka veľkej tlačovej ploche umožňuje tlač rozmerného dielu v jednom kuse a bez nutnosti použitia tlačových podpier. Tento prístup bol kľúčový nielen z hľadiska kvality povrchu, ale aj z pohľadu konštrukčnej presnosti, pretože eliminácia podpier umožnila zachovať čisté plochy bez stôp po podperách a zjednodušila následný postprocessing.

Ako 3D tlačový materiál bol použitý Forward AM Ultracur3D ST 45, húževnatý uretánový fotopolymér určený pre SLA technológie. Materiál bol zvolený s ohľadom na mechanickú pevnosť, húževnatosť a rozmerovú presnosť, ktoré sú kľúčové pri výrobe väčších dielov s integrovanými konštrukčnými prvkami. Tieto vlastnosti umožnili navrhnúť vnútornú kapsu pre oceľové závažie s hmotnosťou približne 300 g, presne tvarovo prispôsobenú geometrii tlačeného tela.

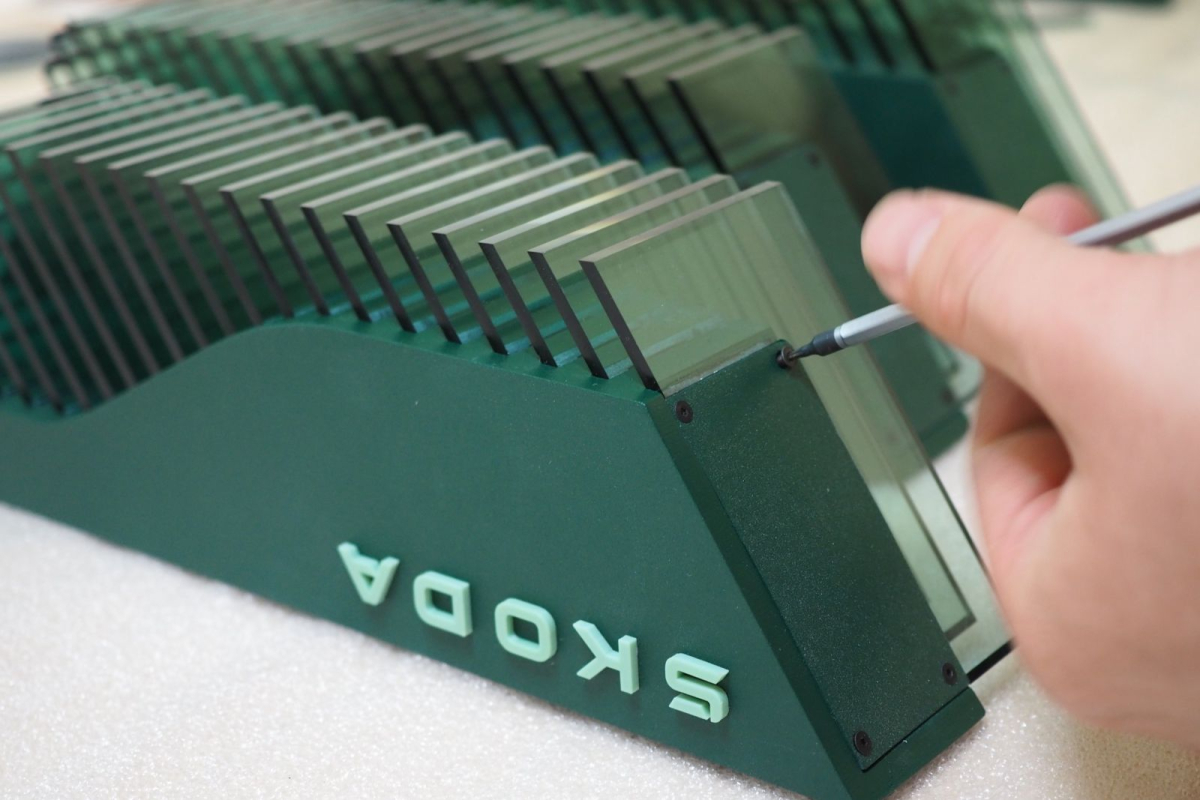

Závažie je uchytené pomocou štyroch skrutiek, je úplne skryté v konštrukcii a zakryté spodnou plexisklovou doštičkou, takže nenarúša vonkajší dizajn ocenenia. Vďaka tejto úprave dosahuje finálna trofej celkovú hmotnosť takmer 1 kg, čo výrazne prispieva k jej robustnému a prémiovému charakteru.

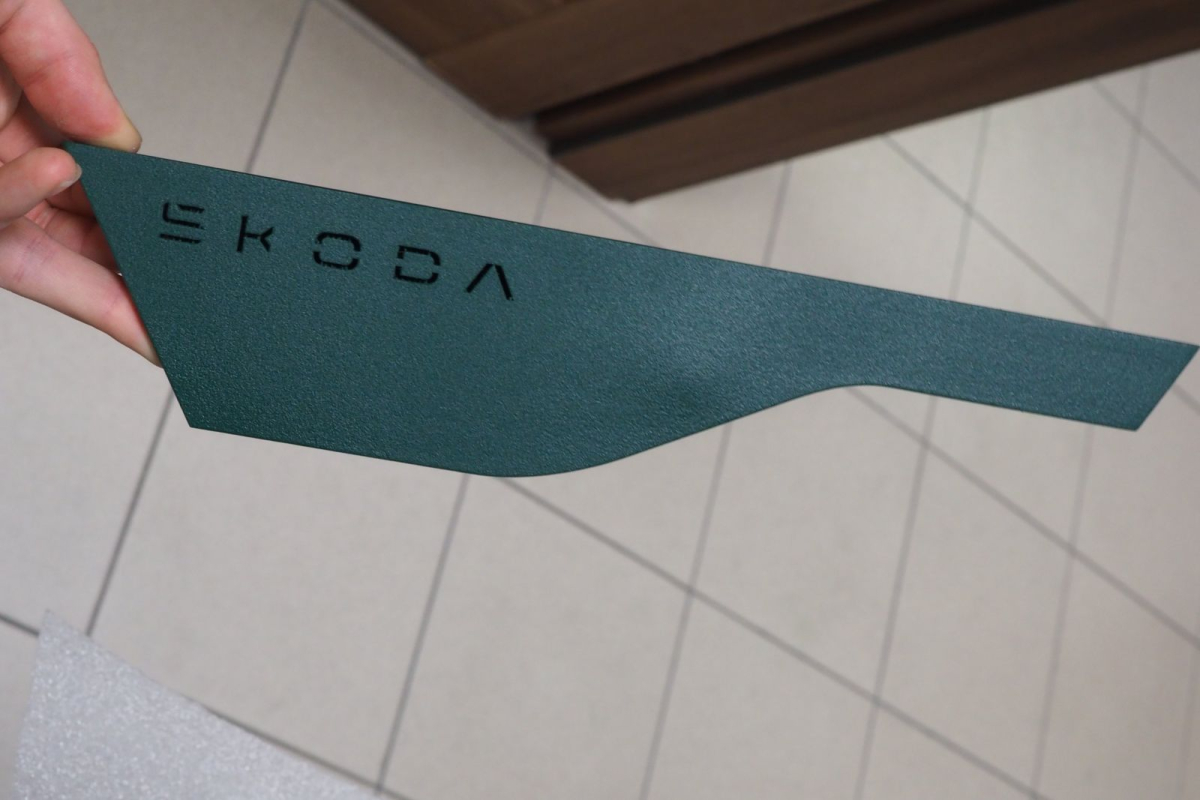

Celá konštrukcia bola navrhnutá ako štandardizovaný základ, optimalizovaný pre sériovú výrobu pri zachovaní konzistentnej kvality. Zároveň umožňuje rýchlu personalizáciu jednotlivých kusov výmenou doštičky s venovaním, bez nutnosti zásahu do základnej konštrukcie alebo výrobného procesu.

Prínos a pridaná hodnota riešenia cotu^®

Riešenie navrhnuté spoločnosťou cotu^® prinieslo technicky stabilný a konštrukčne premyslený produkt, ktorý si zachováva pevnosť a vyváženosť aj pri netradičnej geometrii tela ocenenia. Vďaka kombinácii SLA 3D tlače a precízneho postprocessingu sa dosiahla vysoká kvalita povrchu, zodpovedajúca nárokom na reprezentatívne a prémiové predmety.

Štandardizovaný návrh umožňuje efektívnu malosériovú výrobu s konzistentnou kvalitou naprieč jednotlivými kusmi a zároveň ponúka rýchlu personalizáciu bez nutnosti zásahu do základnej konštrukcie. Významnou pridanou hodnotou je aj kompletné zabezpečenie projektu od prípravy 3D dát až po finálnu kompletizáciu, vďaka čomu má klient k dispozícii jedného technického partnera počas celej realizácie.

Zhrnutie projektu

Zákazka pre UGO! Media a Škoda Auto ukazuje, že SLA 3D tlač v kombinácii s konvenčnými výrobnými technológiami je vhodným riešením nielen pre prototypy, ale aj pre reprezentatívne finálne produkty, kde sa kladie dôraz na detail, stabilitu a vizuálnu kvalitu.

Vďaka technickému know-how a skúsenostiam s malosériovou výrobou dokázala spoločnosť cotu^® dodať riešenie, ktoré spĺňa vysoké nároky globálnej značky a zároveň zostáva efektívne z hľadiska výroby aj budúcej opakovateľnosti.
