Výrazné zrýchlenie procesu 3D merania zložitých plastových dielov vďaka spoločnosti Hexagon

Spoločnosť Denso Manufacturing Czech s.r.o. hľadala efektívnejšiu a presnejšiu metódu na kontrolu klimatizačných jednotiek (HVAC) a ich častí: tepelných výmenníkov, ventilátorov alebo plastových dielov. Pôvodný inšpekčný systém už nemal platnú servisnú podporu a v prípade poruchy by nebolo možné zabezpečiť náhradné diely. Závodu tak reálne hrozilo riziko výpadku kľúčového meracieho riešenia, nevyhnutného na zabezpečenie kvality výroby.

Obstaraním 3D skenera so štruktúrovaným svetlom SmartScan VR800 teraz môže Denso Manufacturing Czech s.r.o. vykonávať rýchlu, bezkontaktnú a vysoko presnú kontrolu, navyše niekoľkých dielov naraz. Vďaka tejto technologickej inovácii sa podarilo skrátiť čas kontroly, zvýšiť schopnosť detekcie chýb a zlepšiť flexibilitu celého procesu. Výsledkom je vyššia kvalita výrobkov a schopnosť splniť náročné štandardy globálnych automobilových zákazníkov.

Vďaka rýchlemu skenovaniu dielov dokáže spoločnosť Denso odhaliť odchýlky včas a tým znížiť náklady na prepracovanie.

Spoločnosť Denso Manufacturing Czech s.r.o., dcérska firma japonskej skupiny DENSO, bola v Českej republike založená v roku 2001 a odvtedy je oporou automobilového priemyslu. Nachádza sa v priemyselnej zóne v Liberci a zamestnáva 2 000 kvalifikovaných odborníkov, ktorí sa venujú výrobe vysoko kvalitných komponentov pre tepelné rozvody automobilov. Ako jedna z dvoch kľúčových výrobných základní v Českej republike, spolu so spoločnosťou Denso Czech s.r.o. v Zruči nad Sázavou, sa liberecký závod špecializuje na systémy tepelnej regulácie zabezpečujúce optimálne teplotné podmienky pre cestujúcich aj samotné vozidlo.

Každý rok závod dodá približne 2,5 milióna klimatizačných jednotiek popredným európskym a japonským automobilkám, medzi ktoré patria napríklad Volkswagen Group, vrátane Škoda Auto, BMW, Toyota, Suzuki, Ford alebo Volvo. Dôraz spoločnosti na kvalitu sa odráža v prísnych kontrolných procesoch a využívaní najmodernejších výrobných technológií, ktoré jej umožňujú trvalo spĺňať vysoké štandardy globálneho automobilového priemyslu.

Skener SmartScan VR800

Inovácie s oporou spoľahlivého partnera

Spoločnosť Denso Manufacturing Czech s.r.o. udržiava úzke partnerstvo so spoločnosťou Hexagon už takmer dve desaťročia a za ten čas začlenila do svojich procesov kontroly kvality niekoľko riešení Hexagon, vrátane súradnicových meracích strojov radu GLOBAL, metrologického softvéru PC-DMIS a 7-osového prenosného meracieho ramena Absolute Arm.

V roku 2024 spoločnosť modernizovala svoje inšpekčné kapacity, aby prekonala obmedzenia predchádzajúceho meracieho systému. Tento systém bol pomalý pri skenovaní a spracovaní dát, najmä pri väčších objemoch dielov. Nedokázal tak držať krok s rýchlym tempom vývoja produktov a výroby. Hľadala tak pokročilejšie riešenie a nakoniec siahla po najnovšej generácii technológie optického skenovania. Na trh novo uvedený skener SmartScan VR800 vynikol svojou vysokou presnosťou, rýchlosťou a efektivitou – vlastnosťami, ktoré zodpovedajú neustále rastúcim nárokom modernej výroby.

Spoločnosť Hexagon podporila prechod na nový systém praktickým školením na reálnych dieloch, vďaka čomu mohol tím spoločnosti Denso Manufacturing Czech s.r.o. začať systém používať v bežnej prevádzke takmer okamžite. Vďaka štyrom vyškoleným operátorom teraz závod ťaží z väčšej flexibility aj internej odbornosti. Pavel Knirsch, manažér kvality v spoločnosti Denso Manufacturing Czech s.r.o, uvádza: „Bolo dôležité zabezpečiť, aby sme sa dokázali čo najrýchlejšie prispôsobiť novému systému a začali ho efektívne využívať v našej každodennej praxi.“

Zlepšenie kontroly kvality plastových dielov pomocou optického skenovania

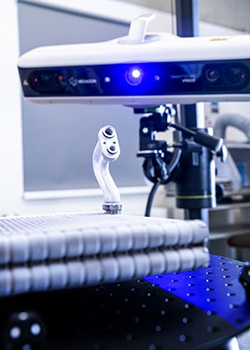

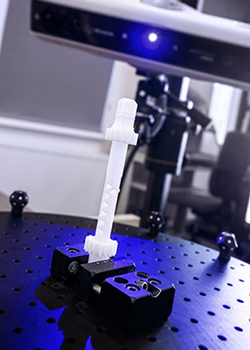

Obstaranie skenera SmartScan VR800 významne zlepšilo inšpekciu plastových dielov používaných do klimatizačných systémov. Tieto diely, často veľmi zložité a nepravidelne tvarované, sú ideálne vhodné pre optické skenovacie schopnosti skenera SmartScan VR800, ktoré umožňujú podrobnú digitalizáciu povrchu bez nutnosti ručného snímania bodov ako pri dotykovom meraní na stacionárnych súradnicových meracích strojoch. Motoricky ovládaný zoom objektívu skenera umožňuje nastaviť rozlíšenie a rozsah merania úplne prostredníctvom softvéru, čím odpadá potreba manuálnej výmeny šošoviek.

Skener je obzvlášť účinný pri meraní plastových materiálov, ktoré sú náchylné na deformácie. Ako vysvetľuje Knirsch: „Plastové materiály sú citlivé na deformácie a práve tu skener skutočne vyniká. Vďaka rýchlemu skenovaniu a možnosti generovať farebné mapy efektívne odhaľuje odchýlky a zmeny tvaru, ktoré by mohli ovplyvniť funkčnosť dielu.“ Táto schopnosť je kľúčová pre identifikáciu bežných chýb, ako sú prepadliny vzniknuté pri vstrekovaní plastu. Umožňuje tak presnú analýzu a informované nápravné opatrenia.

Skener sa zvyčajne používa každý druhý deň, v závislosti od aktuálnych potrieb výroby.
Pracovný proces je usporiadaný tak, aby maximalizoval efektivitu: jeden deň je venovaný skenovaniu dielov, napríklad komponentov pohybu klapiek, zatiaľ čo nasledujúci deň sa venujú detailnému vyhodnoteniu získaných dát. Oddelenie skenovania od analýzy umožňuje tímu efektívne pracovať a rýchlo reagovať na požiadavky výroby.

Zatiaľ čo kompletné HVAC jednotky prechádzajú kontrolou pomocou inšpekčných strojov v linkách, skener SmartScan VR800 sa používa na inšpekciu jednotlivých komponentov. „Klimatizačný systém sa skladá z obrovského množstva dielov, z ktorých každý plní špecifickú funkciu a zároveň musí presne zapadať do celkového konštrukčného riešenia,“ hovorí Knirsch. „To je zvlášť kritické v raných fázach nových projektov, keď sú ešte jednotlivé diely vo fáze ladenia. Mnoho dielov je potrebné upraviť tak, aby bola zabezpečená bezproblémová integrácia systému.“

Spoločnosť Denso používa SmartScan VR800 na rýchlu a presnú kontrolu zložitých dielov. Zabezpečuje tak vysokú kvalitu výroby, ktorá spĺňa globálne automobilové štandardy.

Vďaka skenovaciemu systému je možné rýchlo a presne naskenovať viac dielov súčasne, vyhodnotiť ich vzájomnú kompatibilitu a určiť, ktorý z nich je potrebné upraviť a akým smerom, aby výsledný produkt zodpovedal požiadavkám zákazníka. Získané dáta sa potom zdieľajú s konštruktérmi a dodávateľmi, čo uľahčuje spoluprácu na úpravách dizajnu alebo optimalizácii tolerancií.

Významná úspora času a zvýšená efektivita

SmartScan VR800 výrazne zlepšil inšpekčné procesy v spoločnosti Denso Manufacturing Czech s.r.o. vďaka svojim pokročilým funkciám a priniesol tak úsporu času a zvýšenie prevádzkovej efektivity. Antonín Kvasnička, vedúci tímu kvality, uvádza: „Jedným z prvých viditeľných prínosov nového systému je výrazná úspora času. VR800 ponúka rýchlejšie skenovanie a spracovanie dát v porovnaní s predchádzajúcim systémom, čo je zvlášť zreteľné pri kontrole väčšieho objemu dielov.“ Toto zlepšenie umožňuje pracovať s veľkým množstvom dát rýchlejšie a pružnejšie reagovať na potreby vývoja či výroby.

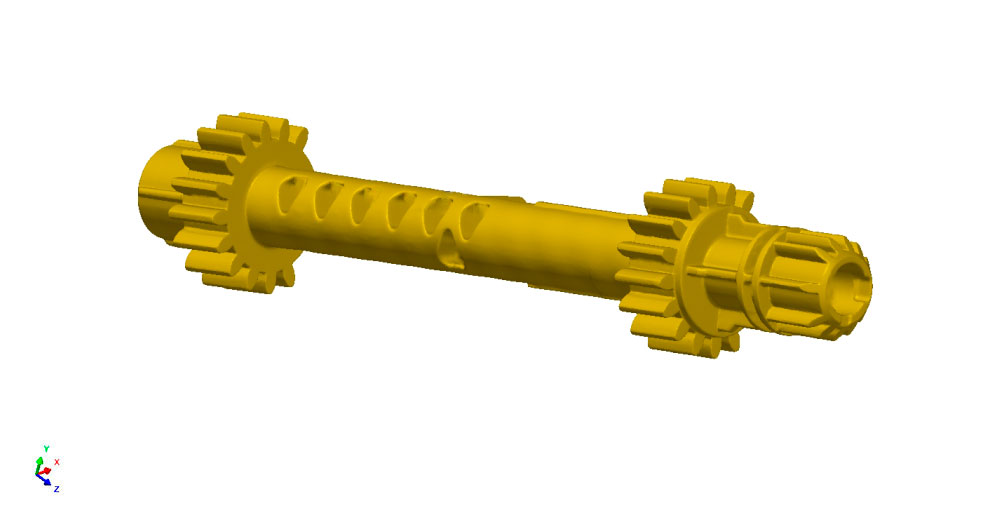

3D sken malej plastovej súčiastky klimatizácie.

Partnerstvo pre pokrok

Spoločnosť Denso Manufacturing Czech s.r.o. aktívne zdieľa znalosti s ostatnými pobočkami v skupine s cieľom štandardizovať meracie metodiky. Využívanie 3D skenovania sa stáva spoločným prístupom, ktorý zjednocuje očakávania, požiadavky a technické možnosti.

Do budúcnosti je spoločnosť optimistická. S plánmi na zavedenie nových produktov, najmä pre elektrické vozidlá a klimatizačné systémy novej generácie, bude SmartScan VR800 kľúčovým nástrojom. Spoločnosť tiež systematicky zavádza opatrenia na dosiahnutie uhlíkovej neutrality do roku 2030.

Vďaka prijímaniu inovatívnych technológií a posilňovaniu strategických partnerstiev spoločnosť Denso Manufacturing Czech s.r.o. pokračuje v nastavovaní štandardov kvality a inovácií v automobilovom priemysle. Jej spolupráca so spoločnosťou Hexagon je príkladom toho, ako vzájomná dôvera a zdieľané ciele vedú k pozoruhodnému pokroku a zabezpečujú, že spoločnosť Denso zostáva na čele výroby automobilových komponentov.

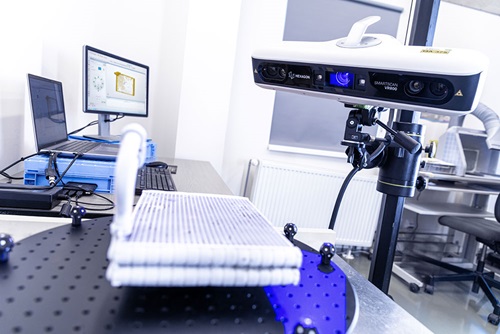

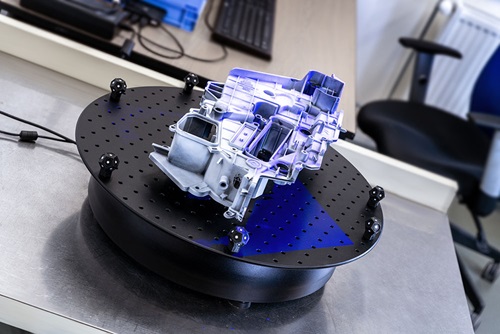

VR800 v kombinácii s rotačným stolom umožňuje vysoké rozlíšenie 3D digitalizácie komponentov chladiaceho systému a presné zachytenie jemných detailov a zložitých tvarov.

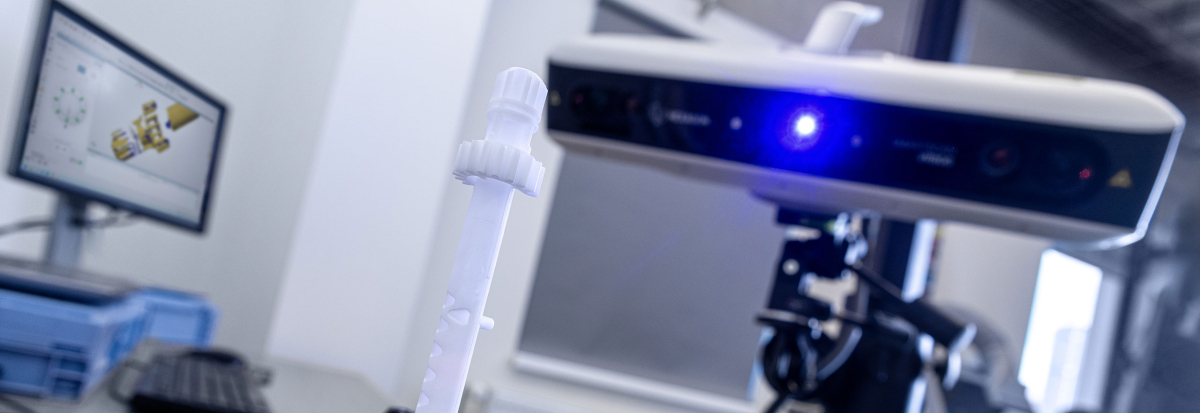

Skener so štruktúrovaným svetlom SmartScan VR800

Funkcie Smart Zoom a Smart Resolution skenera SmartScan VR800 umožňujú nasnímanie kritických oblastí vo vysokom rozlíšení, zatiaľ čo zvyšok dielu môže byť skenovaný so štandardným rozlíšením. Vďaka nastaveniu rozlíšenia a rozsahu merania, ktoré prebieha výlučne prostredníctvom softvéru, výrazne zjednodušuje kontrolný proces.

Ďalšia funkcia Smart Snap využíva štyri digitálne kamery na súčasné skenovanie a snímanie značiek. To umožňuje umiestnenie fotogrammetrických značiek mimo oblasti 3D skenovania. Vďaka tomu nie je potrebných toľko značiek a rozširuje sa merací rozsah, čo zrýchľuje celý proces skenovania.

Softvérovo riadené úpravy poskytujú Denso Manufacturing Czech s.r.o. flexibilitu a rýchle prispôsobenie rôznym potrebám inšpekcie bez nutnosti meniť objektívy. Možnosť integrácie dát s rôznym rozlíšením do jedného projektu ďalej zvyšuje efektivitu. Vďaka tomu môže spoločnosť spracovávať veľké množstvo dielov, dodržiavať výrobné harmonogramy a spĺňať prísne požiadavky na kvalitu svojich zákazníkov.
