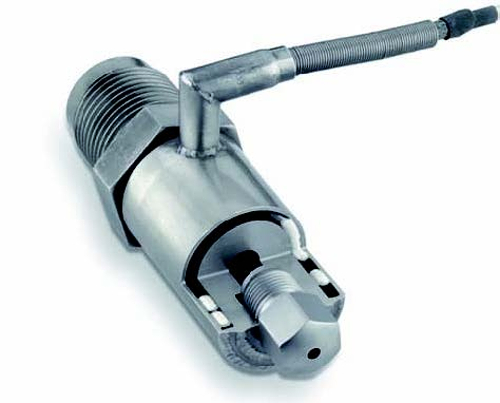

Uzavretá výhrevná tryska hot spring® (typ BMD) pre vstrekolisy od Hotset SK s.r.o.

Rozloženie výkonu tohoto integrovaného výhrevného elementu umožňuje pre každý špecifický prípad i pri veľmi krátkych dĺžkach výhrevných trysiek vysoký výkon a tým i potrebnú teplotnú úroveň a teplotné rozloženie. Konštantné rozloženie tepla po celej dĺžke kanálu zostáva zachované i u dlhých výhrevných trysiek.

Uzavretá výhrevná tryska BMD umožňuje užívateľom technicky a ekonomicky optimálnu výrobu na vysokej kvalitatívnej úrovni i pri extrémnych rozmeroch.

Štandardné prevedenie

• priamo vyhrievaná tryska pre vstrekolisy s integrovanou ohrevnou špirálou typ WRP / Maxi / 4,6 x 8,6 ako kompletný uzavretý systém chránený proti vniknutiu taveniny
• s rozložením výkonu pri ohreve trysky
• vnútorný termočlánok Fe CuNi
• vonkajší priemer od Ø 48 mm pre hlboké ponorenie do nástroja
• nitridovaný povrch vtokového kanálu pre vysokú životnosť trysky
• tri základné vymeniteľné špičky trysky
• napájanie 230 V
• prívody pre napájanie: 1000 mm dlhé, teflónová izolácia, s ochranným vodičom, drôtené opletenie, oporná pružina

Technická špecifikácia

• maximálna teplota pre ohrev trysky v kanále 470°C
• vysokonapäťová pevnosť v studenom stavu 1250 V-AC
• izolačná pevnosť v studenom stave 5 MW pri 500 V - AC
• zvodový prúd v studenom stave 0,5 mA pri 253 V AC
• tolerancia výkonu v studenom stave 10 %
• prevádzkové napätie max. 440 V

štandardné miery

• A ponorná dĺžka
• C výhrevná dĺžka

voliteľné rozmery

• L1 výška tesnenia
• L2 dĺžka závitu a rozmer
• (max. 45 mm)
• Ć1 vtokového kužeľa
• Ć2 rozmer závitu (max. 55 mm)
• vtokový uhol
• R* polomer zaoblenia
• R priestor pre pripojenie
