Spoločnosť ENGEL vyrába najväčší vstrekovací stroj na svete
S modelem duo 12000 US otevírá ENGEL nové dimenze v oblasti nákladově efektivní výroby dílů
Dvoudeskový stroj s uzavírací silou 110 000 kN byl speciálně vyvinut pro díly s projekční plochou více než 2,5 m² a byl nedávno uveden do provozu u zákazníka. Umožňuje nákladově efektivní výrobu velkoformátových komponentů v integrovaném výrobním procesu. Díky funkční integraci, sníženému počtu součástek a nižší náročnosti montáže vznikají nové možnosti v oblasti konstrukce, lehké konstrukce a designu produktů.
Nové produkty vyžadují nové výrobní koncepce. Díky řešením pro vstřikování plastů tohoto rozsahu mohou výrobci vyrábět velkoformátové konstrukce v jediném výrobním kroku. To snižuje spotřebu materiálu, zjednodušuje výrobní logistiku a tím šetří čas a náklady. Kromě toho zlepšuje uhlíkovou stopu v průběhu celého životního cyklu produktu. Společnost ENGEL tak podporuje své zákazníky při otevírání nových dimenzí nákladově efektivní výroby a při zavádění inovativních, udržitelných produktových řešení.
Aby bylo možné dosáhnout velkých hmotností výlisků u komponentů s velkou plochou, je systém vybaven dvěma vstřikovacími jednotkami pracujícími paralelně. S průměrem šneku až 210 mm umožňují objem dávek až 65 000 cm³ a homogenní plnění velkých ploch.
Konstrukce s osmi sloupy byla vybrána společně se zákazníkem jako nejvhodnější řešení pro jeho specifické požadavky. Stroje této velikosti jsou možné také se čtyřmi sloupy.
|

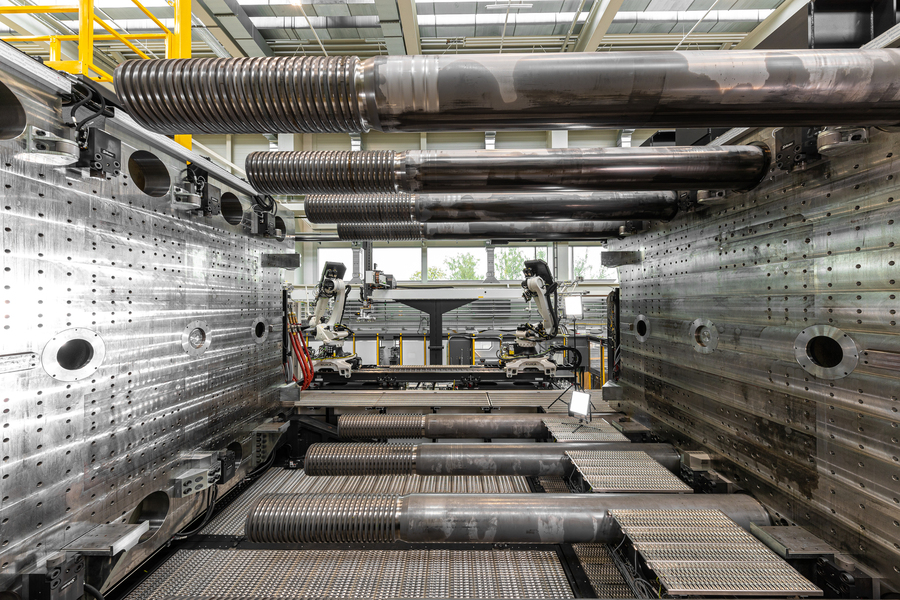

Velký prostor pro formu umožňuje flexibilní automatizaci a efektivní výrobu složitých velkoplošných komponentů v integrovaných výrobních procesech. |
Rozměry systému ilustrují technickou výzvu: s délkou kolem 24 metrů a výškou přibližně 8,4 metru patří mezi největší průmyslové výrobní systémy pro vstřikování plastů na světě. Celková hmotnost činí 551 tun, maximální hmotnost formy 170 tun. Celkem bylo nainstalováno přibližně 30 kilometrů kabelů. Celkový instalovaný výkon je přibližně 2,4 MW s celkovým proudem 2 900 A. Navzdory těmto rozměrům zůstává stroj díky modulárnímu principu konstrukce řady duo kompaktní, čímž šetří cennou podlahovou plochu.
Vysoká vertikální integrace a komplexní procesní know-how
Řešení pro vstřikování plastů tohoto rozsahu jsou vyvíjena výhradně na základě specifických požadavků zákazníků. Aby je bylo možné rychle a efektivně realizovat, disponuje společnost ENGEL rozsáhlým modulárním systémem a mimořádně vysokou mírou vlastní výroby.
Vlastní technické centrum pro velké stroje umožňuje zákazníkům provádět rozsáhlé testy pro vývoj technologií a dílů. Zejména u velkoobjemových komponentů hraje rozhodující roli chování při smršťování. V tomto technickém centru má společnost ENGEL možnosti provádět iterace a optimalizace s cílem zajistit požadovanou kvalitu dílů.
Mnohaleté zkušenosti s konstrukcí velkých strojů
Společnost ENGEL má desítky let zkušeností s vývojem a realizací velkých strojů. Kromě standardních velikostí řady duo bylo na trhu již úspěšně nainstalováno několik systémů s uzavírací silou 74 400 kN.
Speciálně vyvinutý koncept stroje umožňuje efektivní konstrukci a výrobu systémů tohoto rozsahu. Díky globálním výrobním strukturám lze tyto stroje v případě potřeby vyrábět nejen ve velkém závodě na výrobu strojů v Rakousku, ale také regionálně v Asii.
Navzdory svým rozměrům se velké stroje vyznačují výjimečnou přesností. Díky možnostem, jako je vstřikování s ražením, lze rozměry součástí definovat s přesností na několik setin milimetru, což je úroveň přesnosti srovnatelná s tloušťkou listu papíru. Tato citlivost v kombinaci s enormní silou otevírá nové možnosti v oblasti přesné lehké konstrukce a funkční integrace velkoformátových součástí.
Gigamoulding umožňuje nové architektury vozidel
V automobilovém sektoru roste poptávka po takových řešeních gigamouldingu pro velké konstrukční komponenty. Tento vývoj pohánějí megatrendy, jako je elektromobilita, autonomní řízení, konsolidace platforem a cíle v oblasti snižování emisí CO₂. Díky novým výrobním možnostem lze přehodnotit aplikace, jako jsou kryty baterií, panely podvozku nebo hybridní vnitřní konstrukce dveří. Cílem je snížit náklady na komponenty. Ty umožňují funkční integraci, snížení hmotnosti a zjednodušení montáže. Zároveň mohou přispět k tuhé a bezpečné architektuře vozidel, jakou vyžadují koncepty autonomní mobility.
Nové možnosti v technickém vstřikování forem
Velké stroje otevírají nový potenciál pro aplikace také v oblasti technického vstřikování. Společnost ENGEL již úspěšně uvedla na trh stroje s uzavírací silou kolem 11 000 tun, mimo jiné pro logistické a infrastrukturní produkty.
Mezi ně patří přepravní kontejnery pro likvidaci baterií z elektromobilů, velkoobjemové vsakovací jímky pro vodohospodářství s dešťovou vodou i vodní nádrže s formovací plochou téměř šesti metrů čtverečních a hmotností výlisků až 109 kg. Zejména u velkých vodních nádrží nabízí plasty oproti betonu jasné výhody: komponenty se snáze přepravují a instalují, vyžadují méně infrastruktury a pružněji reagují na pohyby půdy, zatímco betonové konstrukce mohou při pohybu půdy prasknout. Zároveň tyto systémy pomáhají obcím a firmám přizpůsobit se častějším silným srážkám a zákonným požadavkům na akumulaci vody. S pomocí velkých strojů ENGEL lze tyto výrobky vyrábět také ekonomicky a v nových rozměrech.
Technologický motor pro udržitelné velkorozměrné konstrukce
S modelem duo 12000 US posiluje společnost ENGEL svou pozici technologického lídra v oblasti vstřikování plastů. Tento systém je nejen rekordmanem co do velikosti, ale slouží také jako platforma pro nové technologie, nahrazování materiálů a vysoce integrované koncepce komponentů. Umožňuje udržitelnější produktová řešení v oblasti mobility, infrastruktury a průmyslu a demonstruje potenciál gigamouldingu pro průmyslovou výrobu velkoformátových konstrukcí. Zároveň však tento stroj nepředstavuje technickou hranici možného. Na základě svých zkušeností s vývojem a výrobou je společnost ENGEL schopna realizovat ještě větší systémy, pokud se objeví odpovídající požadavky zákazníků. Společnost tak otevírá další příležitosti pro zpracovatele plastů, aby mohli nákladově efektivně vyrábět nové rozměry komponent a dále rozšiřovat svou konkurenceschopnost.
-
