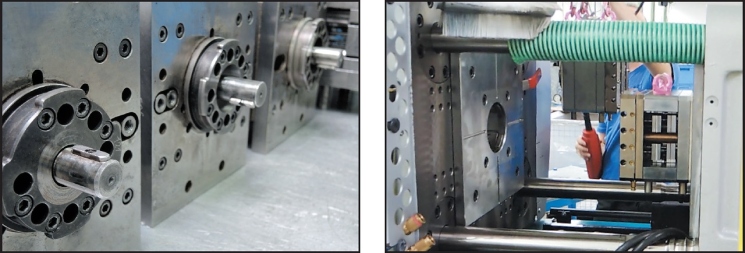

Rýchloupínací systém foriem STRACK od spoločnosti VMM

Jsou použitelné do maximální upínací síly 1 000 kN a celkové hmotnosti 1000 kg a je možné je použít jak pro horozintální tak vertikální lisy.

Rychloupínací systém je standardně opatřen 8 upínacími otvory dle Euromap 2.

Strack kromě standardního provedení nyní nabízí také dvě nové varianty:

- Sytém Z 8061 je koncipován tak, aby odpovídal standardním vzdálenostem sloupků vstřikovacích lisů
- Systém Z 8062 je kompletní upínací deska.

Obsluha je rychlá, jednoduchá a nevyžaduje žádné další vybavení (hydraulické, elektrické).

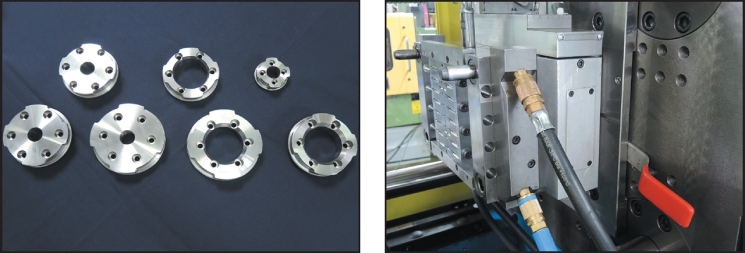

Přizpůsobení stávajících nástrojů je také velmi jednoduché, protože stačí výména stávající středící příruby za příruby s označením Strack Z 8071/Z 8073. Není tedy potřeba vyrábět celé nové upínací desky.

Upnutí formy je obsluhou provedeno během několika sekund pomocí ručního bajonetového zámku bez většího úsilí. Čas potřebný pro pevné uchycení formy je podstatně zkrácen, protože stačí otočit dvěmi pákami namísto šroubování nebo upínání na desku lisu.

• Pevné spojení je docíleno pomocí torzního úhlového mechanismu.

• Rychlejší vycentrování je případně možné docílit odpruženým dorazem - např náš díl Z 3156-M12 – který je umístěn do upínací desku lisu.

• Upínací systém může být opatřen průchozími otvory což umožňuje umístit izolační desky (např Z 7923) až za za rychloupínání. Výhodou potom je, že nepotřebujete izolační desky na každý jednotlivý nástroj. Tím se také sníží přebytečná výška forem.

Možnosti speciálního provedení na zakázku:

• V případě potřeby vyšší zavírací síly lisu.

• Odnímatelné páky bez pojistky nebo s pojistkou.

• Maximální šířka desky 17-27 mm.

• Teplotní odolnost do 300 stupňů.

• Doplnění dodatečných děr nebo závitů.

• Možnost doplnění kanálů v deskách pro chladící okruh.

• Použití nitridovaných nebo kalených desek.
