Pneumatická rýchlospojka vyhadzovača STRACK znižuje časové straty

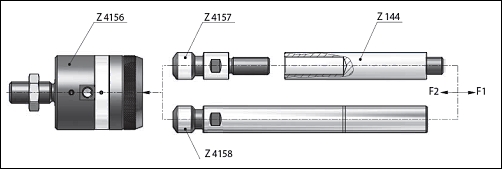

Pneumaticky ovládaná spojka vyhazovače STRACK Z 4156 svým provedením výrazně zjednodušuje připojení pri výměně nástroje nebo jiného výrobního zařízení. Zkušenosti z praxe ze vstřikoven plastu ukazují, že v kombinaci s odpovídajícími spojovacími čepy Z 4157 a Z 4158 se proces připojení vyhazovačů zkrátí na několik sekund. Také již není nutné použití klíče nebo jiného nářadí uvnitř stroje.

Spojka vyhazovače je kompatibilní s většinou obvyklých velikostí vstřikovacích strojů. S vyhazovačem lisu je pevně spojena závitem.

Rozměr pneumatické přípojky je R 1/8, pracovní tlak je v rozmezí 6-8 baru. Pneumatická spojka se může otáčet v rozsahu 360 stupňů. Po připojení k pneumatickému obvodu je pak rozpojení vyhazovače ovládáno jen tlakovým vzduchem.

Spojovací čepy Z 4157 nebo Z 4158 jsou instalovány na formě a zajišťují vzájemné propojení. Toto spojení je realizováno bez vůle a zcela mechanicky, nepotřebuje tudíž druhou přípojku tlakového vzduchu. Díky velkým zamykacím plochám spojení umožňuje přenos vysokých sil.

Použití spojovacích čepů umožňuje již pri instalaci automaticky kompenzovat radiální vůli až do 0,8 mm a spojka Z 4158 může být také individuálně zkrácena.
