Konstrukční tipy firmy STRACK Normalien

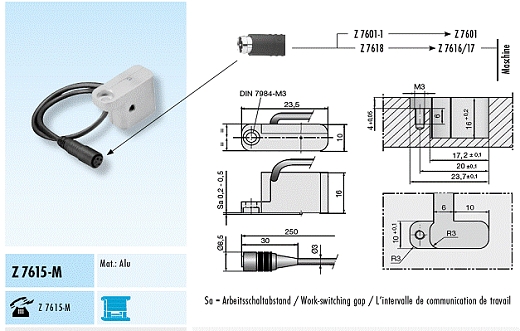

NOVÝ KONCOVÝ SPÍNAČ STRACK Z 7615-M Z 7615-M
je možné zasadit přímo do zahloubení pro šíbr.

Umístění koncového spínače přímo do zahloubení pro šíbr je velká výhoda, kterou tento koncový spínač s označením STRACK Z 7615-M přináší.  Jeho přínosem je především to, že pozice šíbru je  detekována uvnitř nástroje   na samotném šíbru  a jeho  případnou chybnou pozici tak můžeme odhalit rychleji a spolehlivěji . Můžeme tak  předejít případnému poškození nástroje.   S využitím STRACK zkušebního led indikátoru a adaptéru může být  tento spínač i  samostatně nastavován.

Tento mikrospínač, který je zasazen do robustního hliníkového pouzdra , může pracovat v okolní teplotě do cca 70  Celsia,   je odolný proti  kapalině dle ochrany IP 40.

Zabudování více koncových spínačů se současnou indikací je také   možné a to s  pomocí slučovacích adaptérů STRACK.

CENTROVÁNÍ FORMOVACÍCH DESEK S PŘEDPĚTÍM

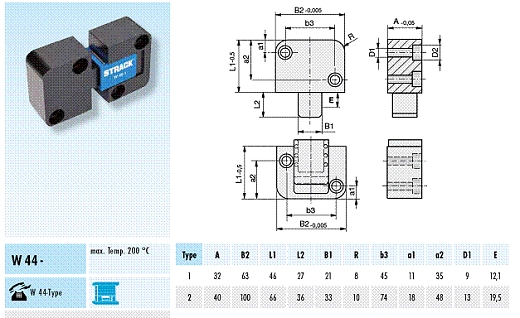

STRACK W 44 – centrování bez vůle.

Vystředění formovacích desek může být v praxi  velmi náročné. Pro perfektní centrování obou formovacích desek je nyní k dispozici patentovaná novinka STRACK s označením  W44.

Nový centrovací element pracuje po zabudování zcela bez pracovní vůle.  Toho je dosaženo tím,  že středění pracuje s předpětím a to  minimálně tři setiny milimetru. Při vývoji byl  inspirací princip funkce  kuličkového vedení . Uložení samotné pak bylo realizováno pomocí jehličkových válečků.

Velkou výhodou tohoto řešení je zaručená skutečnost, že centrování pracuje bez tření, které způsobuje opotřebení. V testu jsme podrobili element zátěži více než tří milionů zdvihů a nebylo zjištěno žádné  poškození v podobě rýh apod.  Vedle této vysoké životnosti je výhodou také snadnější zabudování.
