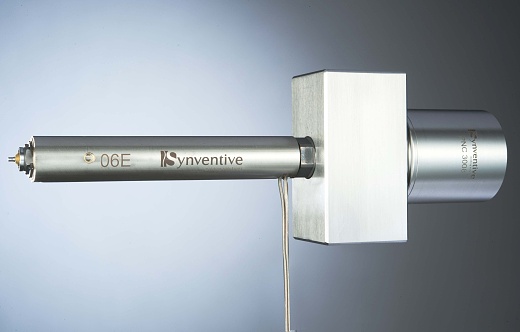

06E “Plug ‘N Play”® šroubovaná tryska a válec na rozvodné desce
Nový systém je ideální pro malé aplikace
Synventive Molding Solutions zavádí do své výrobní řady horkých vtoků dva nové produkty; šroubované trysky horkých vtoků řady 06E a pneumatické přišroubované válce PNC30 pro systémy horkých vtoků s jehlovým uzavíráním.

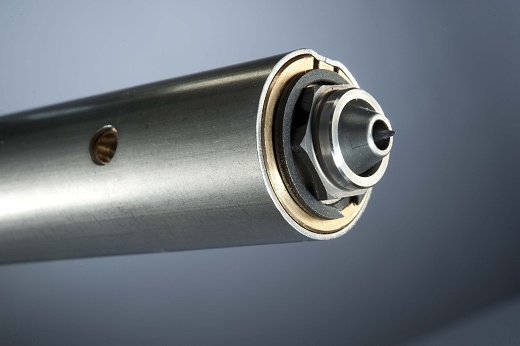

Šroubované trysky řady 06E dále obohacují řadu malých systémů šroubovaných trysek Synventive. Dostupné jsou jak s otevřeným ústím, tak s jehlovým uzávěrem, 06E má průměr kanálu 6mm (při 20mm potřebného průměru pro trysku ve formě) a je navržena pro malé vstřikované hmotnosti do 100g na trysku. Protože jsou tyto trysky vešroubovány do rozváděcí desky, celý systém zaručuje těsnost, a to bez kritických přechodových míst, kde by mohlo docházet k hromadění materiálu, a které by musely být pravidelně kontrolovány. Tyto trysky jsou vytápěny zevně a jsou dostupné v délkách od 60-200mm. Topná tělesa trysek jsou jednoduše vyměnitelná a mají integrované vyměnitelné termočlánky.
Pokud jsou nové 06E trysky použity v systému s jehlovými uzávěry a zkombinovány s přišroubovanými válci, celý systém horkého vtoku je dodán kompletně zapojený a smontovaný bez potřeby hadic, protože rozvody jsou vrtané v upínací desce, čímž je umožněna jednoduchá instalace ‘Plug ‘n Play’® do formy.
 |
Pneumatické přišroubované válce řady PNC30 rozšiřují řadu přišroubovaných válců Synventive. Tento nový výrobek zjednodušuje instalaci horkého vtoku do formy, tím, že nabízí funkci ‘Plug ‘n Play’®.
PNC30 má mnoho prvků:
• Krycí deska (dodávaná zákazníkem), umožňuje vyjmutí nebo nastavení jehly bez toho, aby musela být odstraněna celá upínací deska
• Upínací deska může být odstraněna bez toho, aby bylo nutno odstranit jehly z horkého vtoku
• Vše bez použití pneumatických nebo chladících hadic, protože tyto rozvody jsou vyvrtány přímo do upínací desky
• Na jehly není díky přišroubovanému designu vyvíjena žádná boční síla; jehla je dokonale vystředěna.
• Aktivní chlazení je zajištěno přes upínací desku; není potřeba zapojovat hadice do válců.
• Dostupnost spolu se Synventive tryskami 04C, 06E, CB* a 07E*
 |
* - je nutné vzít v úvahu omezení ústí, protože PNC30 je navržena pro použití s 3mm uzavírací jehlou. Pro bližší informace kontaktuje Synventive.
Více o trysce 06E s válcem PNC30 na www.synventive.com »
-
